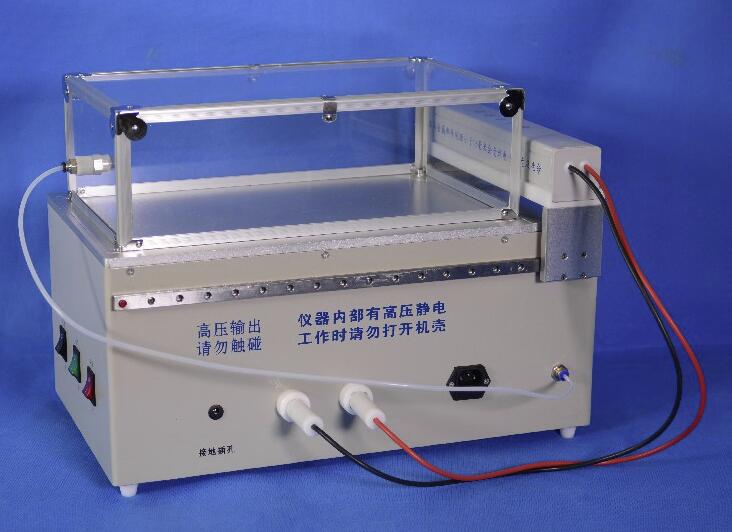

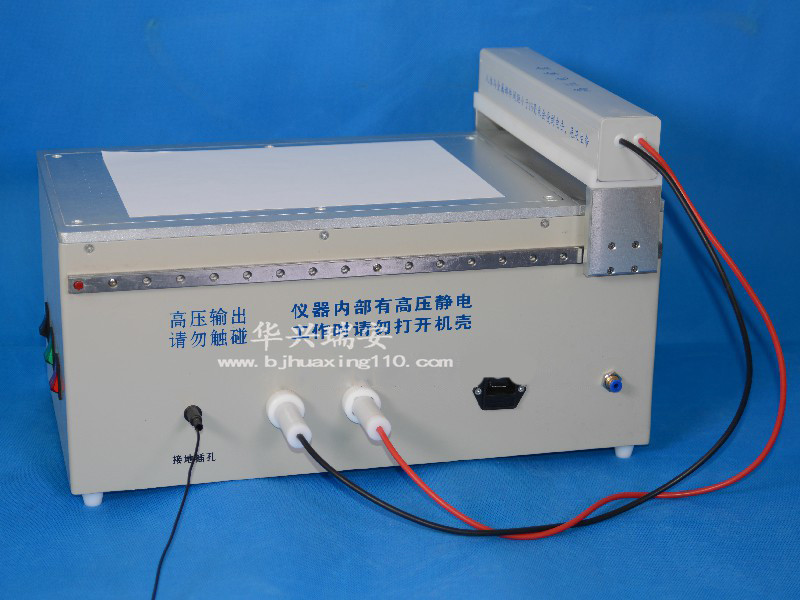

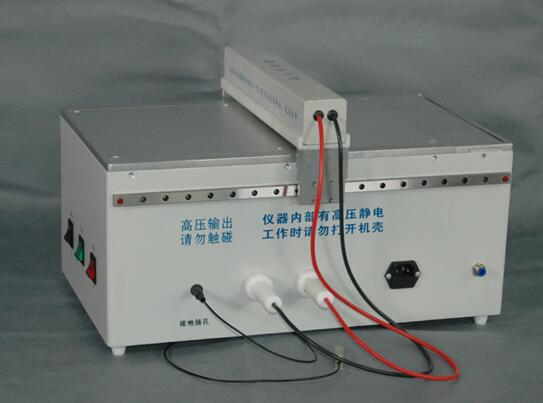

HXZK-III型靜電壓痕儀(一體)

HXZK-III型靜電壓痕儀

價格：17500.00元/臺

產品用途
1. 顯現書寫筆跡的印壓痕跡
在多層紙張上書寫，除了在表層紙張上留下筆的墨跡，也會在下面的多層紙張上留下凹陷痕跡。靜電壓痕儀可以使下層紙張上的凹陷痕跡著色，顯現出表層紙張上的書寫內容。
2. 顯現紙張上的足跡
腳踩在紙張上，會在紙張上留下凹陷痕跡。這種凹陷痕跡很輕微，直接觀察無法察覺。靜電壓痕儀可以使紙張上的凹陷痕跡著色，顯現出腳印的形態。
配置內容

靜電壓痕儀	1臺	深托盤	1個
電暈盒	1個	淺托盤	1個
噴粉罩	1個	多孔托盤	1個
靜電粉導管	1根	電源線	1根
塑料薄膜	1卷	壁紙刀	1把
靜電粉末	1筒	小漏斗	1個

技術參數

電暈電壓	1.2KV	多孔板尺寸	390x240mm
真空泵負壓	-70KPa	靜電膜寬度	250mm
輸入電壓	AC220 50HZ	靜電膜厚度	0.007mm
消耗功率	200W	電暈盒支架滑動距離	450mm
主機體積	480x320x260mm	電暈盒與多孔板距離	20mm*
主機重量	16kg	電暈盒支架長度	280mm

結構特點
1. 靜電壓痕儀的主要構成是真空泵、多孔板、高壓發生器、電暈盒、電暈盒滑動支架、靜電膜卷軸、噴粉罩、靜電粉儲粉倉、紙張加濕盒等部件。
2. 靜電膜卷軸內置在機箱里，靜電膜從狹縫出料口輸出。

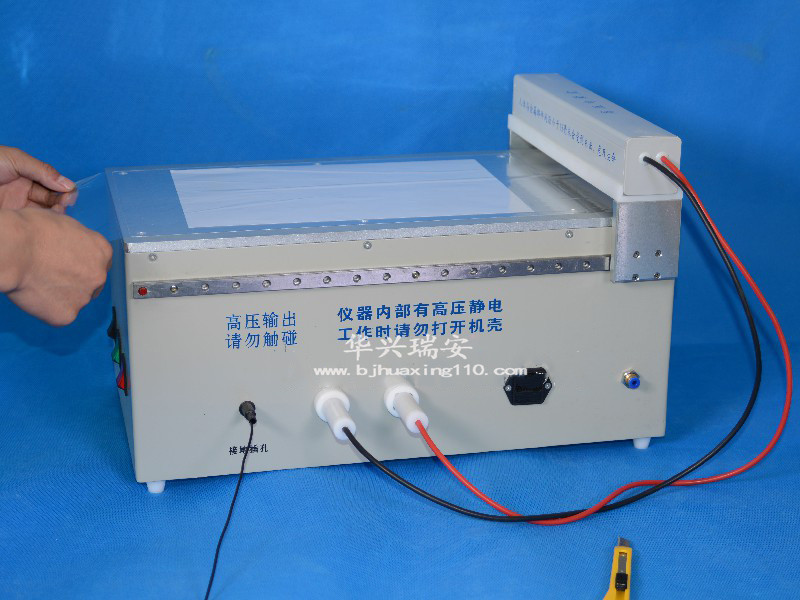

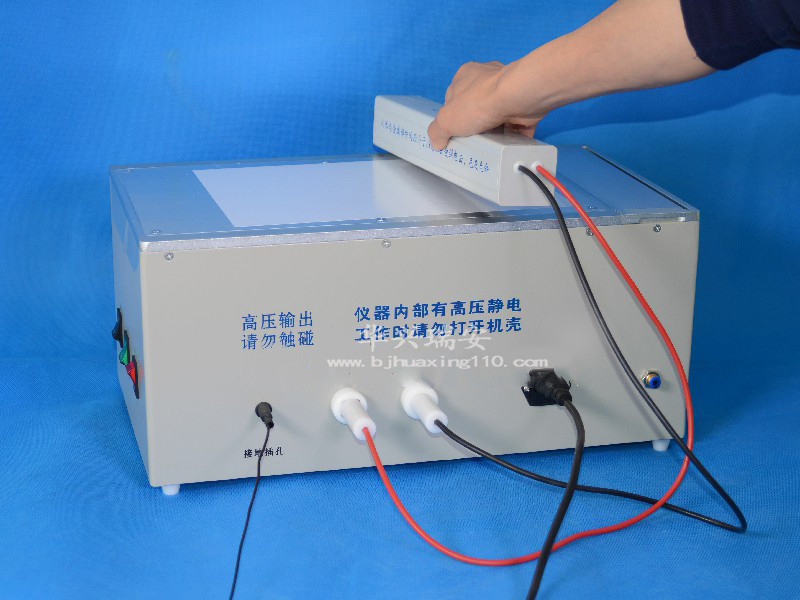

3. 向紙張施加移動電場的方式是：a.電暈盒放置在滑動支架上，在紙張上方移動；b.手持電暈盒在紙張上方移動。

工作原理
真空泵產生負壓，將紙張和覆蓋在紙張上的靜電膜吸附在多孔板上。高壓發生器向電暈盒輸出高壓靜電，電暈盒裸露電極的周圍產生靜電場。電暈盒在多孔板的上空緩慢移動，其產生的靜電場就會驅動紙張內的電荷移動，電荷在凹陷字跡的位置產生堆積，形成靜電潛影。將靜電粉噴灑在靜電膜的表面，凹陷字跡位置堆積的電荷會吸附較多靜電粉，凹陷字跡呈現黑色。

使用方法

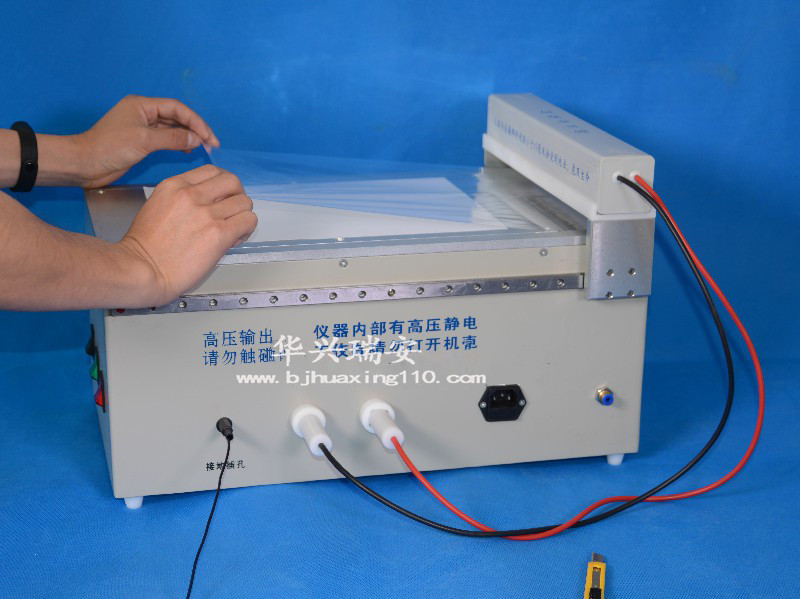

1. 把被檢紙張放置在多孔板上，將塑料靜電膜平整地覆蓋在被檢紙張上。

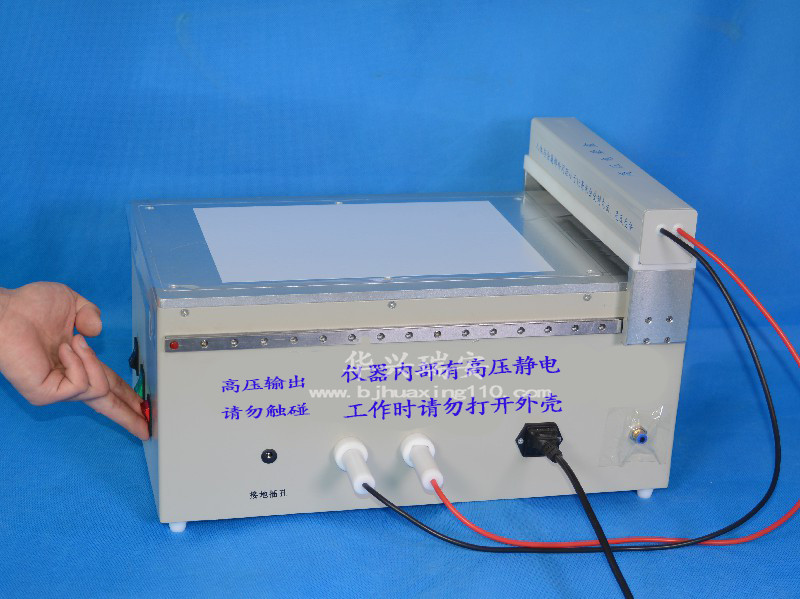

2. 打開電源開關，真空泵啟動，多孔板上的小孔向內吸入空氣，靜電膜和紙張都被緊緊地吸附在多孔板上。

3. 打開高壓開關，電暈盒會產生臭氧味道，表明電暈盒已開始工作。將電暈盒放置在滑動支架上，推動電暈盒，電暈盒與滑動支架一同沿導軌移動，使電暈盒從頭至尾掃過紙張，往返掃過2次，關閉高壓開關。

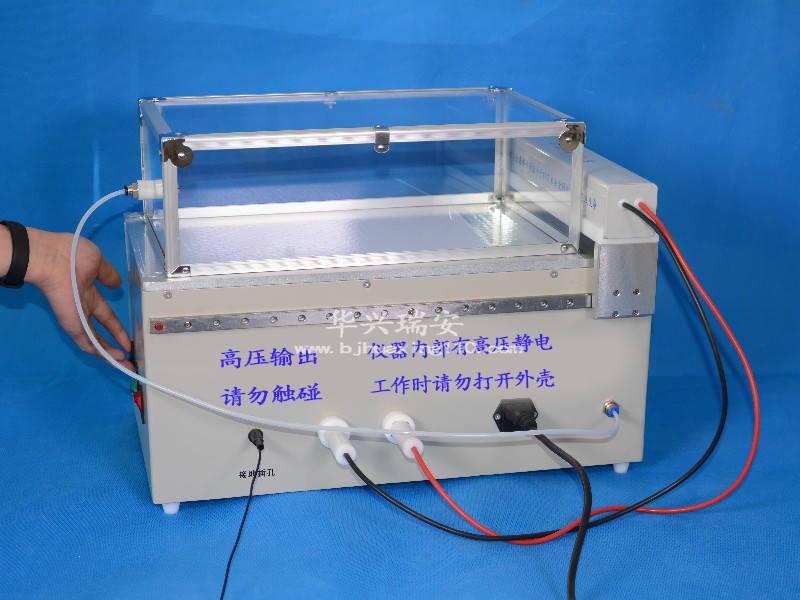

4. 將噴粉罩放置在多孔板上，間歇按動噴粉開關數次，直至塑料靜電膜上顯現出黑度適宜的字跡圖像、或腳印圖案為止。

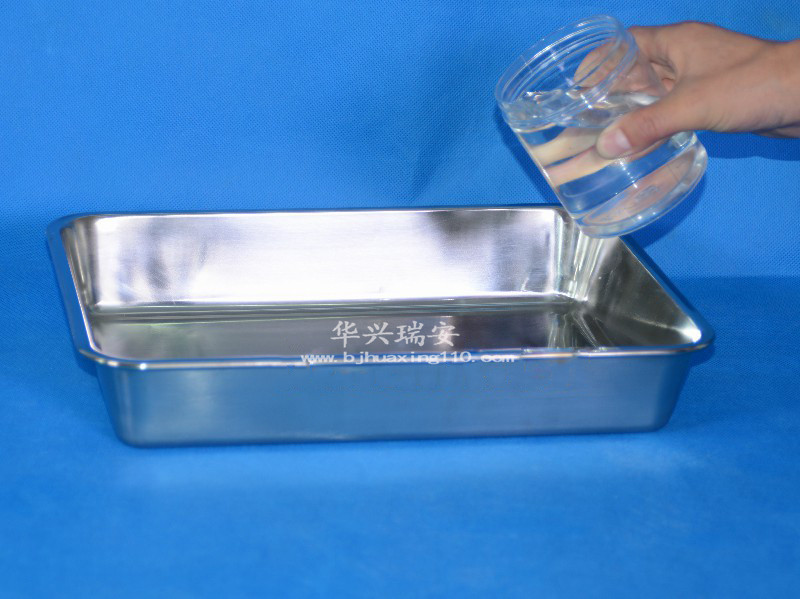

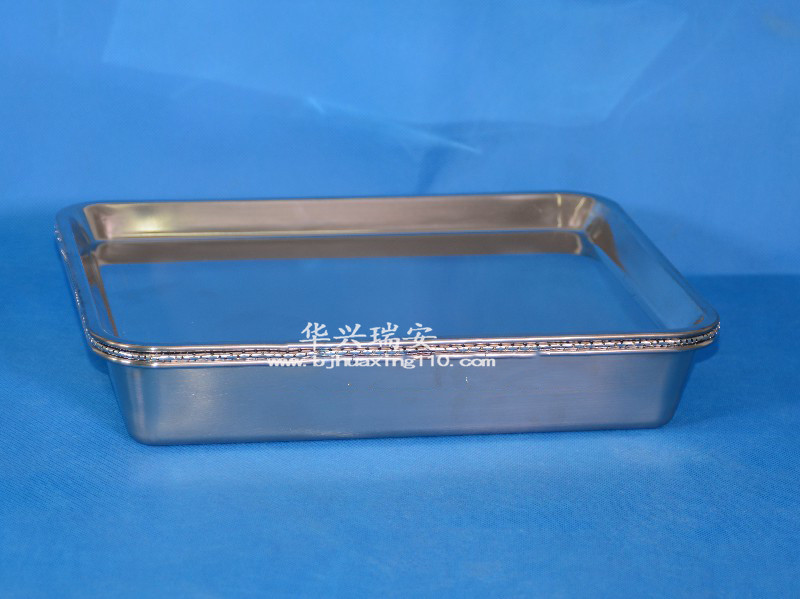

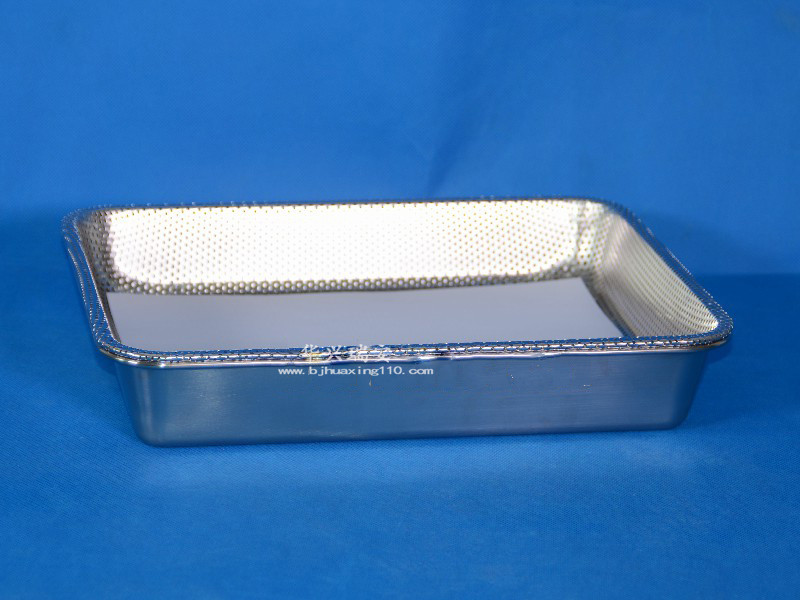

5. 靜電壓痕儀工作的環境濕度是相對濕度50%～75%。環境相對濕度超過75%時，應對檢測環境進行除濕。環境相對濕度小于50%時，紙張含水量太低，導電性差，顯現效果不好，應對紙張進行加濕處理。加濕方法是：向深托盤中加入少量溫水，水深約5mm，將多孔托盤放在深托盤上，把紙張放在多孔托盤上，再用淺托盤覆蓋在多孔托盤上，放置10分鐘，可完成加濕處理。

HXZK-Ⅲ型靜電壓痕儀顯現紙張上凹陷字跡和凹陷腳印的方法
